| Marka Adı: | Choose Technology |
| Model Numarası: | JLG630 |
| Adedi: | 1 takım |
| fiyat: | USD50000-150000/1SET |
| Ödeme Şartları: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Tedarik Yeteneği: | Ayda 10 Takım |
1Genel açıklama:
Bu makine esas olarak çelik iplik tel, alüminyum iplik tel ve bakır iplik tel bükmek için kullanılır ve ayrıca 7 çekirdeğin içindeki kontrol kablolarını bükmek için de kullanılabilir.
2Teknik parametreler:
| Tek tel çapı |
Bakır tel: Φ1.3-Φ5.0mm Alüminyum tel: Φ1.7-Φ5.0mm Çelik tel: Φ1.0-Φ5.0mm |
| Çöpten sonra çapı | Maks Φ21mm |
| İskele süresi | 600 rpm |
| Sıkıştıran atış | 62-276mm |
| İzleme tekerleğinin çapı | Φ1500mm (Çifte takip) |
| İzleme hızı | 31-138m/min |
| TSarık vücuttaki havuz boyutu | PND630 |
| Merkezi telin bobin boyutu | PND630 |
| Alım için spool boyutu | PN1000-PN2000 |
3Ana elektrik bileşenleri
| Ana tahrikli motor | Slu'an Jianghuai |
| Değiştiriciler | Yenilik |
| Elektrikli bileşenler | SCHINT |
| PLC | SIEMENS |
| Dokunmatik ekran | SIEMENS |
| Pnömatik bileşenler | AirTAC |
4.Ayrıntılı açıklama:
4.1 Φ630 merkezi kablo ödemesi:
Ödeme bobini özellikleri: PND630
Son şaft türü, spiralı manuel olarak sıkıştırır veya gevşetir ve manuel vida spiralı kaldırır.
Mekanik sürtünme gerilim kontrolü, boyut manuel olarak ayarlanabilir.
4.2 Φ630/6 ana ipleme gövdesi:
Ödeme bobini özellikleri: PND630
En yüksek hız: 600 r/min.
İzleme mesafesi: 62-276mm
Son şaftı yay tipi sıkıştırma yapısıdır ve spool pnevmatik olarak serbest bırakılır.
Mekanik sürtünme gerilim kontrolü.
Silindir, her iki ucunda büyük rulmanlarla desteklenirken, ortası büyük boyutlu rulmanlarla desteklenir.
Silindirde bir pnevmatik fren var ve fren güvenilir.
Çekilme algılama cihazı lavabo hattında bulunur.
Koruyucu kapak bir sürükleyici kapı yapısını benimsiyor.
Teller tek bir tel önceden şekillendirme cihazıyla donatılmıştır.
Ana dalgalanma gövdesi alt plaka üzerinde bütünleşik olarak monte edilmiştir ve ekipmanın kurulması kolaydır.
4.3 metre sayıcısı:
Metre tekerleğinin çevresinde 500 mm
En fazla metre uzunluğu 9999.9 m
Doğruluk hatası ≤3‰
Çift tekerlekli yapıya sahiptir ve yatay olarak monte edilir; presleme tekerlesinde bir tampon yayı ve giriş ve çıkışta tel ruloları vardır.
4.4 Φ1500 çift takip cihazı:
Çarkın çapı: Φ1500 mm
Bölme tekerleğinin çapı: Φ1300 mm
Çekim hattı hızı: 31-138m/min
Çekim vitesi: 36 adım
4.5 Φ2000 Alıcı:
Alım bobini özellikleri: PN1000-PN2000
En fazla yük: 8T
En yüksek alım hızı: 150m/min
Alım motoru: 6kg.m
Kablo en fazla çapı: Φ20mm
Alıcı, çalışmada güvenilir ve çalışmada ve bakımda basit ve uygun olan tork motorunu benimser.
Yapı, uç şaftı tipi elektrikli sıkıştırma veya gevşetme bobini, elektrikli kaldırma bobini.
Kurşun vida kablosu, alım hızını izleyebilir ve düzenleme mesafesini adım adım ayarlayabilir.
4.6 Mekanik vites sistemi:
Ana tahrik motorunun gücü: 45KW (AC)
Mekanik şanzıman sistemi ana motoru, ana redüktörü, şanzıman asını, bağlantıyı vb. içerir.
4.7 Elektrikli ve elektronik kontrol sistemi:
Bu makinenin güç kaynağı üç fazlı beş tel sistemidir, 380V (± 10%), 50HZ.
Makinenin ana makinesi AC motoru ve frekans dönüşüm kontrolünü benimser; alıcı, sorunsuz bir şekilde başlayabilen ve durabilen tork motoru benimser,ve işletim ve bakım basit ve kullanışlıTüm makine Siemens programlanabilir denetleyici tarafından kontrol edilir.
4.8 Hava kaynağı gereksinimleri:
Hava basıncı: 0.6Mpa
Hava hacmi: 1,0 m3/dakika
Basınçlı hava kuru, kirlilik ve tozsuz olmalıdır.
5Sıkça sorulan sorular:
Sevgili müşteriler, Stranding makinesinin birkaç modeli var. Suitabe modelini önermek için, bazı bilgileri öğrenmek istiyoruz:
1Çıplak tel çapı
2.Yumuşak veya sert tel
3- Dönüştürülecek tellerin miktarı
4Dönüşümden sonra alan.
En iyi selamlar.

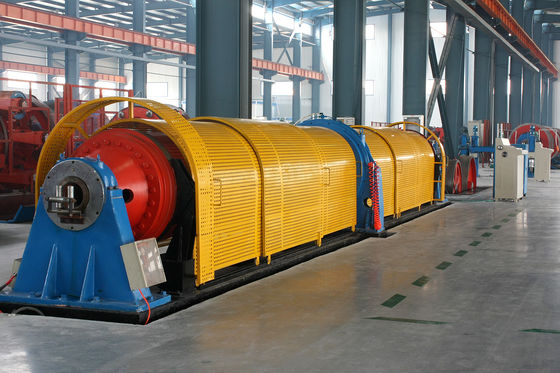

6. Referans fotoğrafları
