Çok hatlı tel çizim makinesi Annealer ile orta ve ince tel çizim makinesi

1Genel açıklama:

Bu makine 4 tel çekmek için kullanılır Φ0.15-Φ0.6mm bakır teller.

2Teknik parametreler:

3Kısa giriş:

3.1 Ödemeler:

Tip: Baş üstü
Ödeme boyutu (mm): 300*300*650mm

3.2 Ana çizim makinesi:

Tip: kaydırma tipi, 4 telli 21 ölçekli bakır tel çekme makinesi

Makine, çekim emülsiyonunun soğutması ve dolaşımı için bir çukurdan, kapstan ve ana motordan oluşur.
Kablo çizim halkalarının ve kapstan halkalarının çalışma yüzeyi seramik kaplamalıdır.
Clip-and-run işleviyle ölçeklenme için iki klip-ve-koş düğmesi.
Çekim emülsiyon çukuru, yağlayıcıların taşmasını önleyen paslanmaz çelikten kapılarla donatılmıştır.
Çizim blokları ve çizim ölçekleri püskürtme yoluyla yağlanır ve soğutulur.

3.3 Kaynatma cihazı

Tip: dikey DC ısıtıcı, otomatik hız izleme
Dökme giriş telinin çapı: 4* ((Φ0.15 mm-Φ0.6mm)
En yüksek lineer kızartma hızı: 25m/s

4parça - Dondurucu nikel ileten yüzüğün çapı: 200mm.
Yumuşatma iletkeninin germe gücü eşit ve kararlıdır ve germe hızının uluslararası gerekliliğine ulaşır.
Annealing üç dönemlik bir süreçtir: ön ısıtma ve annealing dönemi

3.4 Φ630 rulo alımı:

Rulo boyutu: PND630
Maks. başlama hızı: 25m/s.
Alım motoru: 15KW (AC)

90W bant tipi senkron motor kablosu, istikrarlı ve hızlı yanıt.
Traverse pitch sabitlendi.
Kol yastığı algılama, otomatik düzeltme sargısı, gerginlik tel çapına göre ayarlanabilir.
Tek eksenli Quill fındığı sabit bir spooldür.
Frenler neyumatik kelebek tipi.

4Sıkça sorulan sorular:

Sevgili müşteriler, bakır çubuk parçalama makinesi için birkaç model vardır.

1Giriş ve çıkış telinin çapı

2- Online kızartıcıya ihtiyacınız var mı?

3- Alışkanlık: bobin veya bobin?

4- Bobin bobininin boyut çizimi

En iyi selamlar.

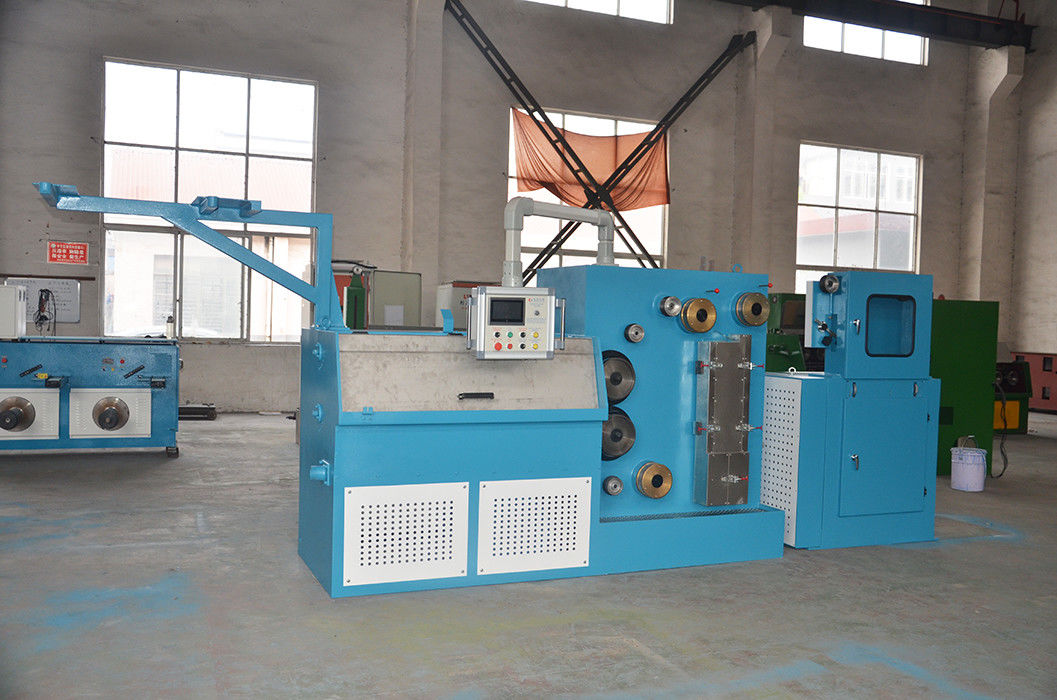

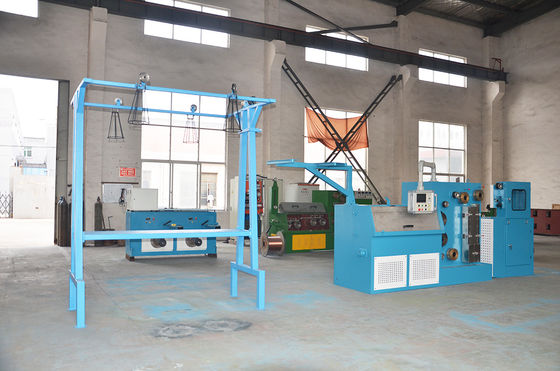

5. Referans fotoğrafları
