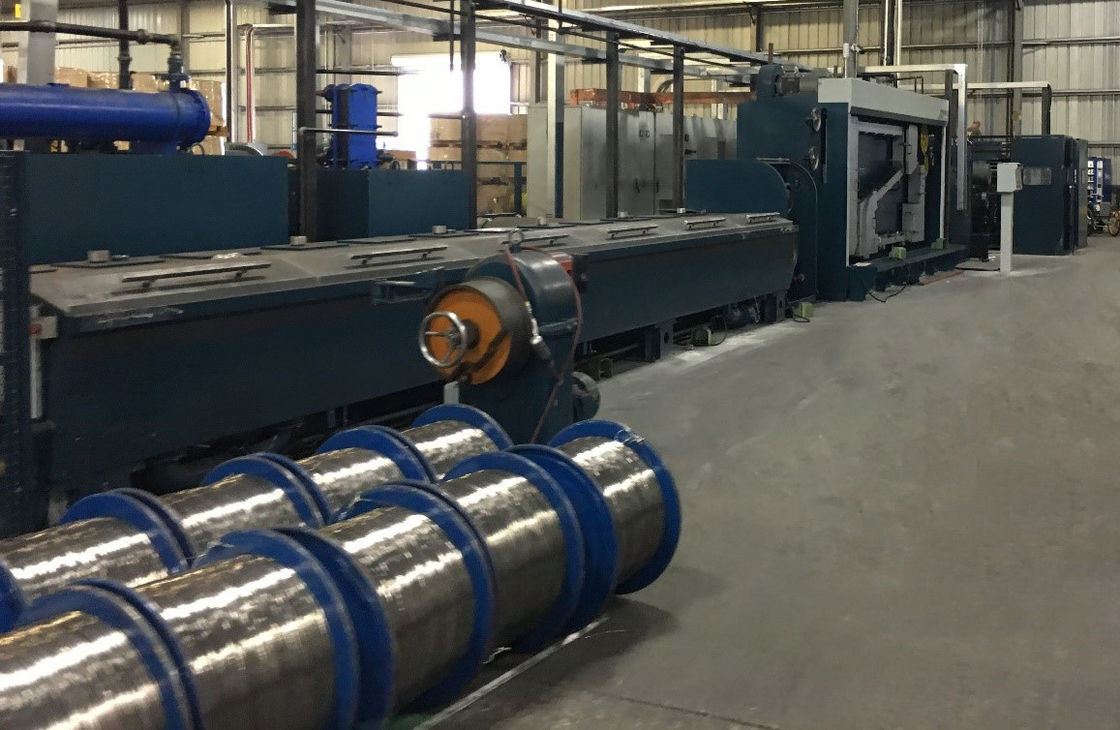

Alüminyum teller için ÇİN'de yapılmış yol kırılma hatları

1Genel açıklama:

Bu makine Φ1.35-Φ4.5mm alüminyum tellerin çekilmesi için kullanılır. Çizim kapstanı bir sırada monte edilir. Sabit hız kapstanı ve diğer 14 çizim kapstanı sırasıyla iki motor tarafından çalıştırılır.Böyle bir tasarım işlemi kolaylaştırır ve değişim hızla ölür.

2Teknik parametreler:

3Kısa giriş:

3.1 Ödemeler:

Tip: kantilever tipi

Ödeme standı sütun, kantilever ve direksiyon rulolarından oluşur.

Sütunun yüksekliği 5000 mm civarındadır. İki alüminyum makara sürekli ödeme elde edebilir.

3.2 Ana çizim makinesi:

Tip: kayma tipi. Aynı çapta çizim blokları olan 15 ölçekli bakır tel çizim makinesi
Makine, çekim emülsiyonunun soğutması ve dolaşımı için bir çukurdan, vites kutusundan, yağlama sisteminden, sabit hız tekerleğinden, ana motordan ve sabit hız tekerleği için bir motordan oluşur.
Dört klip ve koşu anahtarı, klip ve koşu işleviyle ölçeklenme için. Çekim bloğunun ve çekim ölçeklenme tutucusunun vites kutusunun gövdesinden aynı mesafeye uzanmasını önleyen cihaz.
Çizim blokları çelik tekerlekler kullanır.

3.3 Akkumulatör:

Akkumülatörün kapasitesi: 7m
Maks. Gerginlik: 138N
Gerginlik hava silindir basıncı ile düzenlenir.

3.4 Dökme cihazı:

Tip: yatay DC ısıtıcı, otomatik hız izleme
Kaynatma giriş telinin çapı: Φ1.2mm-Φ4.5mm
En yüksek lineer kızartma hızı: 25m/s


3.5 Φ500-Φ630 Çift kabuklu alım:

Rulo boyutu: PND500~PND630
Maks. başlama hızı: 25m/s.
Alıcı motor: 15KW (iki, AC)


3.6 Yuvarlama makinesi (yumuşak ve sert tel için kullanılabilir)

Uygulanabilir tel çapı: Φ1.35mm-Φ4.5mm
Hız: 20m/s
Bobin çapı: Φ800mm
Yükleme: 1400kg
Motor gücü: 15KW (AC)
Bobin sepetinin boyutu: Φ600*Φ110*1300mm.

4Sıkça sorulan sorular:

Sevgili müşteriler, bakır çubuk parçalama makinesi için birkaç model vardır.

1Giriş ve çıkış telinin çapı

2- Online kızartıcıya ihtiyacınız var mı?

3- Alışkanlık: bobin veya bobin?

4- Bobin bobininin boyut çizimi

En iyi selamlar.
