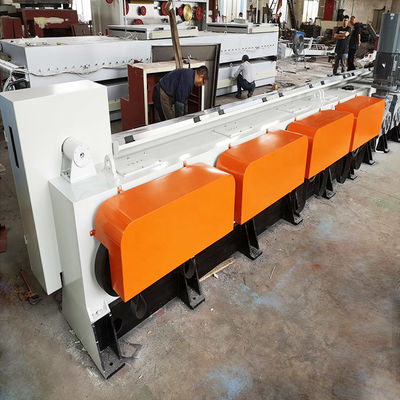

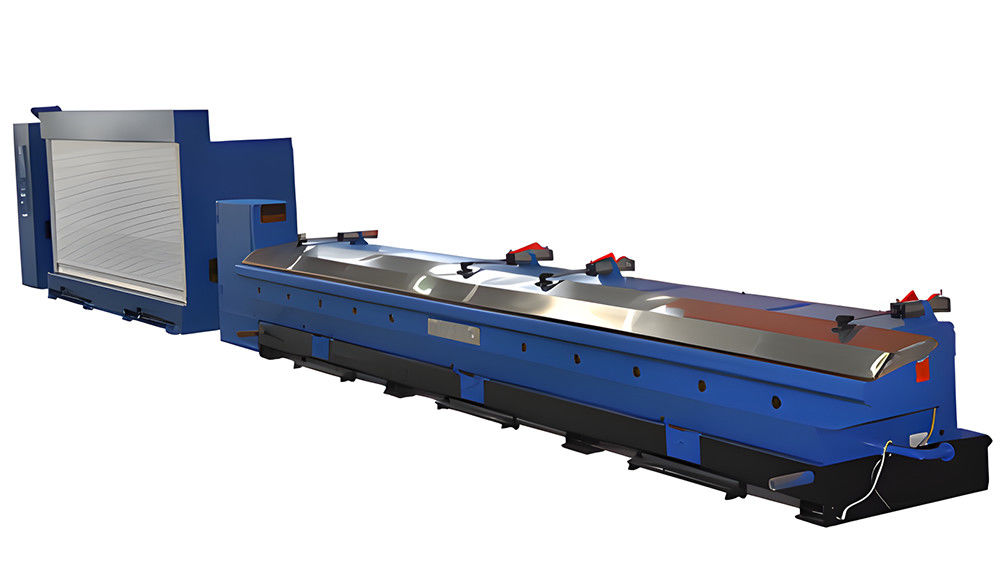

Bakır çubuk parçalanması ile annealing üretim hattı

1Genel açıklama:

Bakır çubuk parçalama makinesi, tel ve kablo üretim endüstrisinde kullanılan bir ekipmandır.Temel işlevi, daha küçük çaplı teller üretmek için bakır çubukların veya diğer metal çubukların çapını azaltmaktırBu işlem tel çizim veya tel çizim parçalanması olarak bilinir.

Prosedür genellikle şöyle çalışır:

Besleme: Bakır çubuklar makineye beslenir.

Çizim Materyaleri: Çubuklar bir dizi çizim matresinden geçerler, bunlar esasen daha küçük çaplı delikleri olan sertleştirilmiş çelik levhalardır. Çubuklar bu matreslerden çekildiğinde,Uzun ve diametri küçültülmüştür..

Soğutma ve yağlama: Çizim süreci sırasında, üretilen telin kalitesini etkileyebilecek sürtünmeyi ve ısıyı azaltmak için çubuklar soğutulabilir ve yağlanabilir.

Son Ürün: Sonuçta istenen çapta bir tel elde edilir. Bu tel daha sonra ısınma (stresleri azaltmak için ısıtma ve soğutma) gibi işlemlere tabi tutulabilir.veya depolama ve dağıtım için rulolara sarılabilir.

Bakır çubuk parçalama makineleri, elektrik uygulamalarında, telekomünikasyonlarda, inşaatlarda,ve iletken tel gerektiren diğer birçok endüstrideKablo çizim sürecinin kalitesi ve hassasiyeti, nihai ürünün performansını ve güvenilirliğini doğrudan etkiler.

2Teknik parametreler:

















3Kısa giriş:
3.1 Ödemeler:
Tip: kantilever tipi
Ödeme standı sütun, kantilever ve direksiyon rulolarından oluşur.
Sütunun yüksekliği 5000 mm civarındadır. İki alüminyum makara sürekli ödeme elde edebilir.

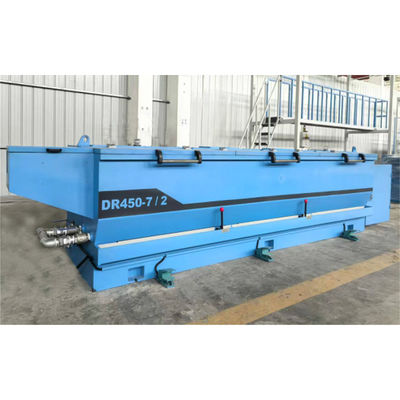

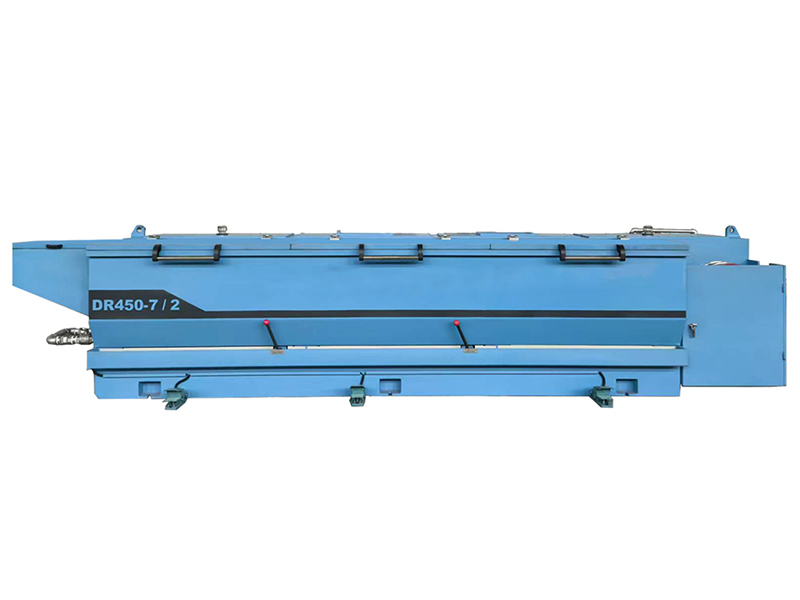

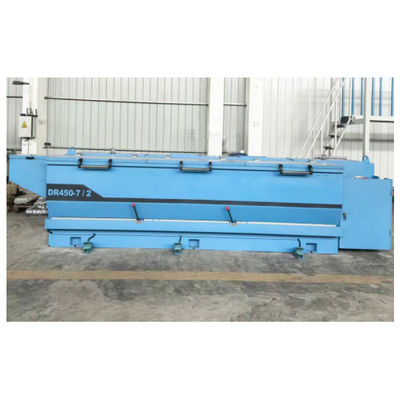

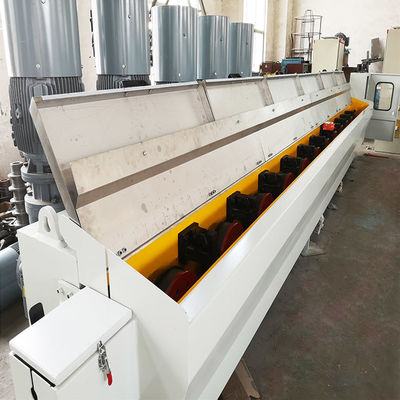

3.2 Ana çizim makinesi:
Tipi: kaydırma tipi. Aynı çapta çizim blokları olan 13 ölçekli bakır tel çizim makinesi
Makine, çekim emülsiyonunun soğutması ve dolaşımı için bir çukurdan, vites kutusundan, yağlama sisteminden, sabit hız tekerleğinden, ana motordan ve sabit hız tekerleği için bir motordan oluşur.
Dört klip ve koşu anahtarı, klip ve koşu işleviyle ölçeklenme için. Çekim bloğunun ve çekim ölçeklenme tutucusunun vites kutusunun gövdesinden aynı mesafeye uzanmasını önlemek için bir cihaz.

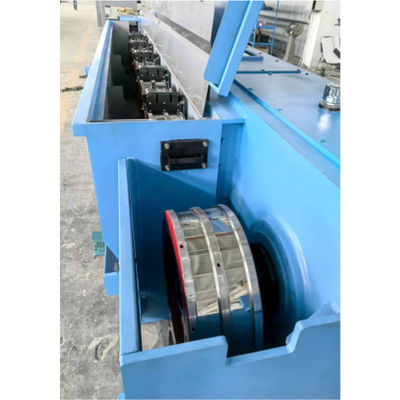

Çekim blokları çelik tekerlekler kullanır.

3.3 Akkumulatör:
Akkumülatörün kapasitesi: 7m
Maks. Gerginlik: 138N
Gerginlik hava silindir basıncı ile düzenlenir.

3.4 Dökme cihazı:
Tip: yatay DC ısıtıcı, otomatik hız izleme
Dökme giriş telinin çapı: Φ1.2mm-Φ3.5mm
En yüksek lineer kızartma hızı: 25m/s

3.5 Φ500-Φ630 Çift bobinli alım:
Rulo boyutu: PND500~PND630
Maks. başlama hızı: 25m/s.
Alıcı motor: 22KW (iki, AC)

3.6 Yuvarlama makinesi (yumuşak ve sert tel için kullanılabilir)
Uygulanabilir tel çapı: Φ1.5mm-Φ3.5mm
Hız: 20m/s
Bobin çapı: Φ800mm
Yükleme: 1400kg
Motor gücü: 15KW (AC)
Bobin sepetinin boyutu: Φ600*Φ110*1300mm.

4Sıkça sorulan sorular:
Sevgili müşteriler, bakır çubuk parçalama makinesi için birkaç model vardır.
1Giriş ve çıkış telinin çapı
2- Online kızartıcıya ihtiyacınız var mı?
3- Alışkanlık: bobin veya bobin?
4- Bobin bobininin boyut çizimi

En iyi selamlar.
