Otomatik Kablo Tel Dolaşım Dolaşım Makinesi Dolaşım Etiketleme Paketleme Makinesi

1Özellikleri:

1.1 Ödeme makinesi tarafından sağlanabilir veya doğrudan ekstrüzyon makinesine bağlanabilir.
1.2 Bobinin üretim hızı dakikada yaklaşık 2 bobindir (örneğin, BV2.5mm2 100m/bobin).
1.3 Dolaştırıldıktan sonra, bobin otomatik olarak paketlenmesi ve etiketlenmesi için film sarma makinesine sokulur.
1.4 Otomatik film sarılmasından sonra, itme mekanizması tarafından otomatik olarak taşıyıcıya teslim edilir, manuel çalışmaya gerek yoktur.
1.5 Bu makine servo motor kablo sistemini benimsiyor ve sarmal sargısı güzel.
1.6 İşlem dokunmatik ekranda yapılır ve kullanımı kolay ve kullanışlıdır.
1.7 Mikro bilgisayar hafızası, ürün özelliklerini değiştirmeniz gerektiğinde 99 farklı tel hacim özelliklerini saklayabilir.
1.8 Saklanan özellik verileri okunduğu sürece, tekrar girilmeden hemen üretilebilir.
1.9 Bu makine, bir sorun olduğunda operatörü uyarmak için otomatik hata algılama fonksiyonuna sahiptir.

2Teknik parametreler:

3.Yuvarlama parçasının özellikleri:

3.1 Metre parçası:

Üst ve alt tekerleklerin her biri, uzunluğu hesaplamak için bir hassaslık kodlayıcısı (Encoder) kullanarak santimetre olarak hesaplanabilir.Ölçüm tekerleği alüminyum alaşımından yapılmıştır, üst tekerlek seramik sertleştirme işlemi ile püskürtür ve alt tekerlek kabloyu zarar vermeyecek mükemmel yapıştırıcı ile kaplanır.Cihaz kablo pompalamasını önlemek için tek yönlü bir rulmanla donatılmıştır..

3.2 Yuvarlama başı:

Yatay sargı otomatik olarak açılıp kapanması için pnevmatik itme ile kontrol edilir.

Belirtilen uzunluk tamamlandığında, sarmalama otomatik olarak durdurulur.Fileri sıkmadan ve bobini yapıştırmadan şekilden çıkarmak kolaydır.

3Kablo düzenleme sistemi:

Sistem tamamen bilgisayar tarafından kontrol edilir, servo motor ve top kılavuzu vida ile çalıştırılır.

Hassas çözücü, servo motoru ana motorla senkronize etmek için ana motorun çalışan sinyalini alır ve kablo hareketi daha koordinelidir ve sarmal daha güzeldir.

3.4 Kesiciler:

Kapı tipi kesici, ayarlanmış uzunluk tamamlandığında kabloyu otomatik olarak kesiyor.

3.5 Kol transfer mekanizması:

Kablo yuvarlandıktan sonra, iplik tutma mekanizması sarmaşka yapışacak ve otomatik olarak sarma ve sarma için kaplama cihazına aktarılacak, böylece rulo,Etiketleme ve kaplama işlemi tamamen otomatik olabilirBir atık hattı olduğunda, elle müdahale edilebilir.

3.6 Kontrol paneli:

HMI kontrol sistemi, ekranda doğrudan dokunma işlemi için daha uygundur.

Merkezi bilgisayar kontrol sistemi, sarmalın hızını, sarmalın uzunluğunu, uyarı sistemini, hat hız ayarını, gösterge ışığını, acil durma ve sıfırlamayı kontrol eder.

Makine çalışırken, kullanıcılar hala uzunluğu, tel çapı, hız ve diğer verileri değiştirebilir ve hız, uzunluk ve tüm makine eylemleri ekranda izlenebilir.

3.7 Sürücü motoru:

Dolaşım sistemi: 7.5HP * 4P AC motoru + vektör kontrol invertörü.

Kablo sistemi: 400W servo motor + servo sürücü.

Duraklama hattı aktarımı: 400W servomotor + servomotor

4Film sarma makinesi özellikleri:

4.1 Paketlenmiş bobin ağırlığı: 35Kg'a kadar.
4.2 PVC PE PP film boyutu: kalınlığı 0,05 mm ~ 0,07 mm * genişliği 40 mm ~ 45 mm.
4.3 Film rulo yükleme yöntemi: Pnömatik sıkıştırma.
4.4 PVC/PE filmi paketi yüksek hızda sarmak için kullanılır.
4.5 Döner değişken bir motorla çalıştırılır ve pürüzsüz ve pürüzsüz bir sarmaşına sahiptir.
4.6 Klavye kolunun boyutunu ayarlayın ve hızlı ve uygun hale getirmek için manuel ayar kullanın.

5Filmin mekanik yapısı:

5.1 C halka:

C-halkası zamanlama kemeri tarafından çalıştırılır, C-halkası kaymadan çalışır ve paket istikrarlıdır ve sessizdir.

Özel çelikten yapılmış olan C halkalarının iç ve dış ruloları, giyinmesi kolay olmayan, işleyişi yuvarlak tutan ve uzun kullanım ömrüne sahip üstün kauçukla kaplıdır.ve aşırı yük koruması ile donatılmıştırMotoru yakmak kolay değil.

5.2 Kesiciler:

Pnömatik kesme sistemini benimser ve sarma tamamlandıktan sonra paketleme malzemesinin uzunluğu otomatik olarak kesilir.

Kesicinin vücudu tırnaklı veya makaslı olabilir (farklı ambalaj malzemelerine göre seçilir/değiştirilir), PVC, PP,PE filmi ve mükemmel kesim performansına sahip diğer ambalaj malzemeleri.

5.3 Klamper:

Paket sabit noktaya gönderildikten sonra, otomatik olarak çekilir ve çekilir. 1.0 turu sarıldıktan sonra, sıkıştırıcı otomatik olarak geri çeker.

Başlangıç dönüm sayısı (1.5 ~ 2.5 dönüm) sarılmak üzereyken, sıkıştırıcılar otomatik olarak serbest bırakılır.

5.4 Besleme cihazı:

Pnömatik kemer besleyici, kilitsiz vidalar, hızlı değişim ve kurulumu daha kolay.

5.5 Otomatik etiketleme mekanizması:

Etiket boşaltma türünün bir yığını, paket başına bir paket, otomatik olarak bir etiketi beslemek için alıyor, uygun ve güvenli, ve zaman kazanıyor, üretimi artırıyor.

5.6 Sürücü motoru:

C halka: 1 HP * 4P AC motor. (Döner paketleme)

Kolunu tut: 1HP * 4P A C motoru + 1/20 redüktör.

Zarf tamamlandıktan sonra, sarmal otomatik olarak toplama kutusuna kaydırılır.

6Sıkça sorulan sorular:
Sevgili müşteriler, Stranding makinesinin birkaç modeli var. Suitabe modelini önermek için, bazı bilgileri öğrenmek istiyoruz:
1Çıplak tel çapı
2.Yumuşak veya sert tel
3- Dönüştürülecek tellerin miktarı
4Dönüşümden sonra alan.

En iyi selamlar.

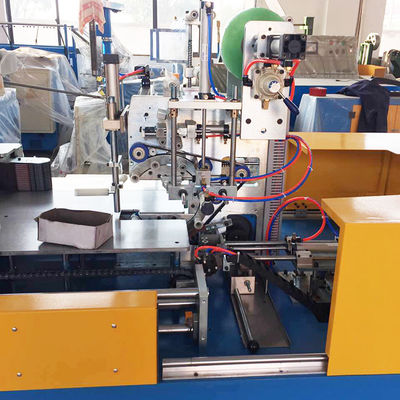

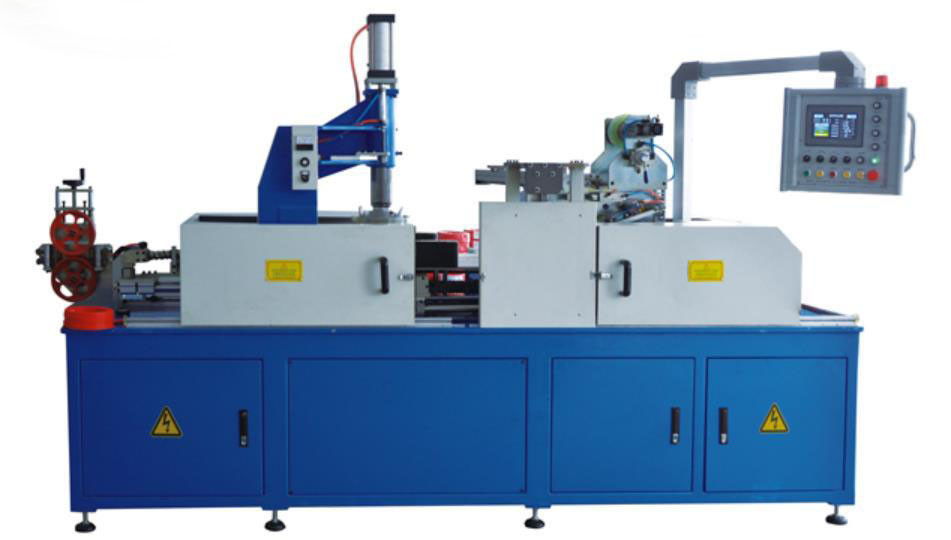

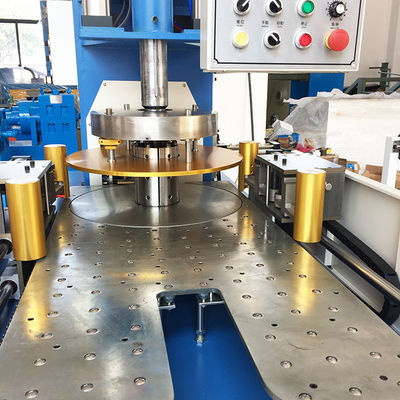

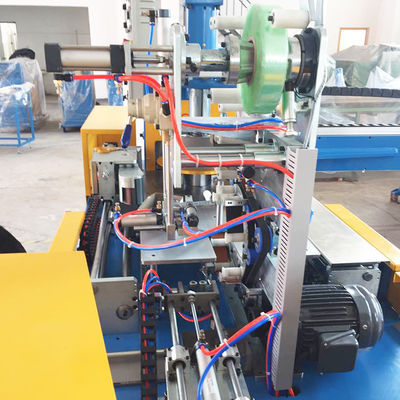

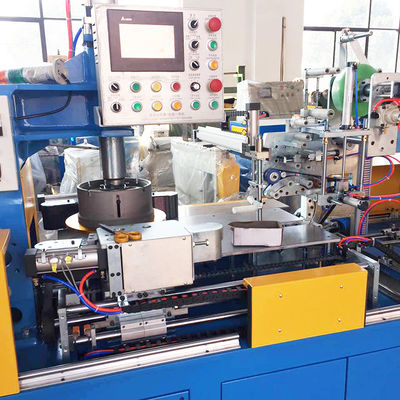

7. Referans fotoğrafları
