Yüksek kaliteli Twisting Planetary Cage Kablo Stranding Makinesi Tel ve Kablo Stranding Makinesi

1Genel açıklama:
Bu makine esas olarak çıplak bakır tel, çıplak alüminyum tel vb.

2Teknik parametreler:















3Ana elektrik bileşenleri









4.Ayrıntılı açıklama:
4.1 Φ1600 merkezi kablo ödemesi:
Ödeme bobini özellikleri: PN630-1600
En fazla yükleme kapasitesi: 4 ton
Gerginlik mekanik sürtünme ile kontrol edilir ve boyut ayarlanabilir.
Ödeme, yükseklik ayarını sağlamak için yukarı ve aşağı tek başına hareket ettirilebilen son eksen üst tipidir.Bir kayma koruma cihazı ve yükleme ve boşaltma sırasında sınırlı koruma vardır..
4.2 12B, 18B, 24B dalgalanmış gövde:
Ödeme bobini özellikleri: PND630
Hız: 6B/12B: 95 rpm
18B: 85 rpm
24B: 75 rpm
Sıkıştırma mesafesi: 6B: adımsız ayarlama
12B: Adımsız ayarlama
18B: Adımsız ayarlama
24B: Adımsız ayarlama
Dönmüş gövdenin uçları büyük bir rulmanla desteklenir ve ana eksen kalın dikişsiz çelik borularla işlenir.Toplam 6 set destek tekerleği var., 12B kafesine 1 set, 18B kafesine 2 set ve 24B kafesine 3 set.Stranding kafesi ve ana spindle arasındaki bağlantı uzun süre yüksek hızda döndürmek stranding vücut sağlayabilir küçültme diski ve anahtar bağlantı türü benimser.
Döner gövdenin arka bükülmesi, kapakla korunan eğimli dişli ile sağlanır.
Değişim kutusu, püskürtme ile tedavi edilen reçine kum döküm kutusu kullanır. Şekli düz ve güzeldir. Gözenekleri ve kalıntıları yoktur. titreşimleri etkili bir şekilde emiyor, gürültüyü azaltabilir,ve iletim istikrarını artırmak.
Tel diski uç şaftı tipi ile sıkıştırılır, sıkıştırma veya gevşeme bir fındık kapağı kullanır ve güvenli bir kilitleme cihazı vardır; beşiklerin her iki ucunun rulmanı bir kalp tipi rulmanı benimser.
Stranding gövde ve beşik-rak delikler CNC sondaj ve freze işleme merkezi tarafından işlenir,Beşiğin her iki ucundaki deliklerin ve bükülmüş kafes üzerindeki deliklerin noktalarının konsantrisitesini tam olarak sağlayanlar, ekipmanların kullanım ömrünü uzatır.
Ödeme gerginliği mekanik sürtünme kontrolüdür, boyutu ayarlanabilir, düz gerginlik kemeri kullanılır ve üst çelik kemer 65mn yay çelik kullanır.
Bağlantı kesilmiş otomatik park fonksiyonuna sahip olmasını sağlamak için, kablo bağlantısı kesilmiş bir koruma cihazı kablo modülüne daha yakın bir şekilde takılır.
Yükleme ve boşaltma bobininin çalışmasını kolaylaştırmak için, sarkmış vücudun önünde anahtarlar, polis çanları ve dinamik düğmeler vardır.
Her bir karoseri, fren için hassas ve güvenilir olan bir dizi pnevmatik kelebek frenini kullanır.
Çapraz vites kutusu, yağlama için vites pompasını çalıştırmak için ayrı bir motor kullanır.
Sıkışmış cesetlerin her bölümünde güvenli koruma çitleri var.
Transmisyon zemin ocağı bağlantısı sütun satış eklemlerini kullanır.
Tungsten çelik kalıp kullanılır.

4.3Taplama cihazı
Tıklama türü: 2 disk, yarı kesilmiş türler
Tap pad çapı: Φ400mm
Tıklama hızı:170-380 r/min
Tapping picth:15-240mm
Tüpleme malzemesi: Polycatis bantları, dokunulmamış kumaşlar ve dokunulmamış şeritler gibi metal olmayan bantlar
Tapping biçim makinesi gücü: 11KW (AC)
Mekanik sürtünme gerilim kontrolü, boyutu ayarlanabilir.

4.4 Meter sayacı:
Metre tekerleğinin çevresinde 500 mm
En fazla metre uzunluğu 9999.9 m
Doğruluk hatası ≤3‰
Çift tekerlekli yapıya sahiptir ve yatay olarak monte edilir; presleme tekerlesinde bir tampon yayı ve giriş ve çıkışta tel ruloları vardır.

4.5 Φ2500 çift çekiş cihazı:
İzleme yöntemi: Çift çukurlu tekerlek, çift aktif izleme.
Çarkın çapı: Φ2500 mm
Çekim hattı hızı: 45m/dakika
Maksimum takip gücü: 12T
Takip motoru gücü: 110KW (AC)
Parking sırasında telin gevşemesini sağlamak için bir park basınç tel cihazı ile donatılmış ve sıkışıklık alanı istikrarlıdır.
İki çekiş tekerleği çekiş sürecinde telin çizilmesini önlemek için karşılıklı doğal ayrılma yapısal bir durumu benimser.
Sürükleyici tekerlekli oluk yüzeyi, sürükleyici kablonun sıkışmamasını sağlamak için cilalanır.

4.6 Φ2500 Alıcı:
Alım bobini özellikleri: PN1000-PN2500
En fazla yük: 12T
En yüksek hız: 65m/dakikada
En fazla tel çapı: Φ50mm
Alım motorunun tork: 8kg.m
Döngü motorunu, güvenilir işleyişi, basit ve uygun işleyişi ve bakımını benimser.
Tel düzenleme vida çubukları benimser, hatlar hat hızını izleyebilir ve hattın hatları ayarlanmaz.
Rulo sıkıştırma koruması, üst ve alt rulo sınır koruması ve çapraz terminal koruması ile.
Alıcı, yükseklik ayarını sağlamak için yukarı ve aşağı tek başına hareket ettirilebilen uç eksenli üst tipidir.Bir kayma koruma cihazı ve yükleme ve boşaltma sırasında sınırlı koruma vardır..

4.7 Elektrikli kontrol sistemi:
Bu makinenin güç kaynağı üç fazlı beş tel sistemidir, 380V (± 10%), 50HZ.
Ana motor AC motor, inverter kontrolü, al motor döngü motorunu benimsiyor.
Tüm hat PLC kontrolü benimsiyor.

4.8 Hava kaynağı gereksinimleri:
Hava basıncı: 0.6Mpa
Hava hacmi: 1,0 m3/dakika
Basınçlı hava kuru, kirlilik ve tozsuz olmalıdır.

5Sıkça sorulan sorular:
Sevgili müşteriler, Stranding makinesinin birkaç modeli var. Suitabe modelini önermek için, bazı bilgileri öğrenmek istiyoruz:
1Çıplak tel çapı
2.Yumuşak veya sert tel
3- Dönüştürülecek tellerin miktarı
4Dönüşümden sonra alan.

En iyi selamlar.

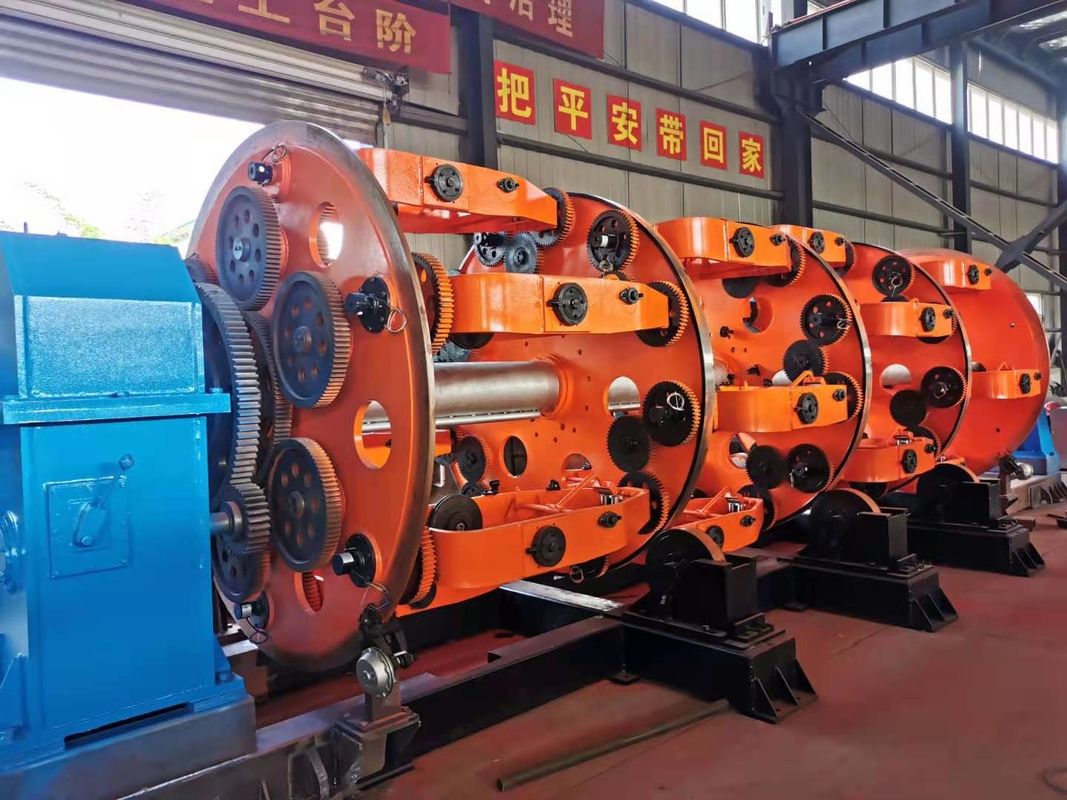

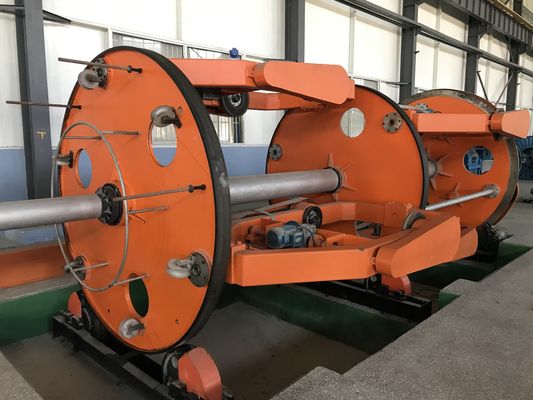

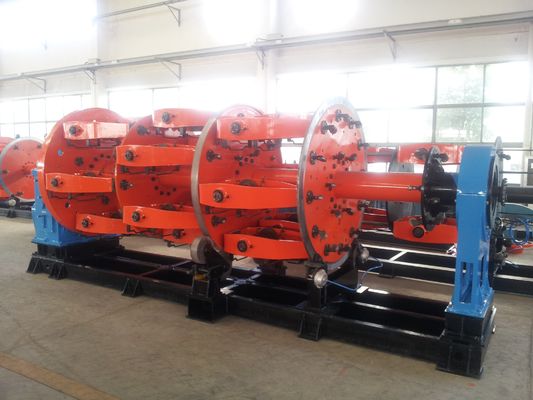

6. Referans fotoğrafları
