| Marka Adı: | Choose Technology |
| Model Numarası: | JC1000 |
| Adedi: | 1 takım |
| fiyat: | USD100000-150000/1SET |
| Ödeme Şartları: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Tedarik Yeteneği: | Ayda 10 Takım |
1Genel açıklama:
Bu makine, 350KV altında 25-300mm2 çekirdek kesimi olan üç çekirdekli, dört çekirdekli ve beş çekirdekli yalıtımlı güç kablolarını bükmek için özel olarak tasarlanmıştır.Dönmüş çekirdek kesit yuvarlak olabilir, ayrıca fan şeklinde, elektrikli sıralı durma öncesi tork, uç şaftı sıkıştırma veya gevşetme bobini olabilir.
2Teknik parametreler:
| Kablo kesimi alanı | 25-300mm2 |
| İskele süresi | 5.54-13.04r/min |
| Sıkıştıran atış | 360-6173 mm |
| Tıklama hızı | 170-380 r/min |
| Tapping pitch | 12-200mm |
| Zırhlı hız | 149-343 r/dakika |
| Zırhlı atış | 14-230 mm |
| İzleme tekerleğinin çapı | Φ2500mm |
| İzleme hızı | 4.7-34.2m/min |
| Öndeki ödemeden çıkma bobininin boyutu | PN1600 |
| Arka ödemek bobin boyutu | PN1600 |
| Dökme gövdesi içinde spool boyutu | PN1600 |
| Alım için spool boyutu | PN1600-PN3150 |
| Ana motor gücü | 45KW (AC) |
| Motoru al. | 10kg.m |
| Merkezi yüksekliği | 1000 mm |
3Ana elektrik bileşenleri
| Ana tahrikli motor | Slu'an Jianghuai |
| Değiştiriciler | Yenilik |
| Elektrikli bileşenler | SCHINT |
| PLC | SIEMENS |
| Dokunmatik ekran | SIEMENS |
| Pnömatik bileşenler | AirTAC |
4.Ayrıntılı açıklama:
4.1 Φ1600/1+1+3 Ana askılı gövde:
Φ1600 kablo bobin çerçevesinin ilk bölümü, kablo bobin çerçevesinin ikinci bölümü ile birleştirme yoluyla bağlanır ve geri bükme,Kablo sarmal çerçevesinin geri dönüşsüz ve önceden bükme işlevi, iğne çubuğunu sökerek veya yerleştirerek gerçekleştirilebilir..
Φ1600 tel bobininin ikinci bölümü, ilk tel bobinden salınan çekirdek telin geçmesi için bir bükme yayıyla donatılmıştır.Tel bobin çerçevesi ve yay çerçevesi, ana redüktörün ana şaftına flenslerle bağlanır.İlk paragrafta olduğu gibi, bobin çerçevesi, bobin çerçevesinin geri dönüşü, geri dönüşü olmayan ve dönüş öncesi işlemini gerçekleştirmek için iğne çubuğunu sökmek veya monte etmek için de kullanılır.
Φ1600 üç diskli vinç kafesinin üçüncü bölümü, bağlantı aracılığıyla ana vites kutusu ana asıyla bağlantılıdır.ve diferansiyel şanzıman modu, geri tork veya geri tork olmayan ihtiyaçları karşılamak için kabul edilir..
4.2 Dinleme cihazı:
Bant başlığı tipi: ortak tip
Bant spiral sayısı: 2 spiral
Rulo boyutu: Φ400 mm
Bant genişliği: 15-60 mm
Tıklama başının dönme hızı: 170-380 r/min
Tapping pitch: 12-200mm
Bant malzemesi Dikiş dışı kumaşlar, poliester bantlar vb. gibi metal olmayan bantlar
Dökme başlığı 6 seviyelik bir hız değişikliğine sahiptir ve sol ve sağ dönme ve nötr fonksiyonlarına sahiptir.
Kemer gerilimi mekanik sürtünme ile kontrol edilir ve ayarlanabilir.
4.3 Φ800 Çelik kemer zırhlı zırhlı cihaz:
Zırhlı kablo çekirdeğinin maksimum dış çapı: Φ120mm
Zırhlı kafa tipi: Yarım kesilmiş
Bant spiral sayısı: 2 spiral
Bobin boyutu: Φ800 mm
Bant genişliği: 15-60 mm
Zırhlı baş hızı: 149-343 r/min.
Zırhlı mesafe: 14-230 mm.
Zırh malzemesi: Çelik bant
Zırhlı başlık 6 vitesli hız değişikliğine sahiptir ve sol ve sağ dönme ve nötr fonksiyona sahiptir.
Çelik kemer gerginliği mekanik sürtünme kontrolü ve ayarlanabilir.
4.3 metre sayıcısı:
Metre tekerleğinin çevresinde 500 mm
En fazla metre uzunluğu 9999.9 m
Doğruluk hatası ≤3‰
Çift tekerlekli yapıya sahiptir ve yatay olarak monte edilir; presleme tekerlesinde bir tampon yayı ve giriş ve çıkışta tel ruloları vardır.
4.4 Φ2000 Tek tekerlekli takip cihazı:
Çekim tipi: Tek tekerlekli çekim, tasma halka itme tel
Çarkın çapı: Φ2500 mm
Çekim hattı hızı: 4.7-34.2m/min
Çekim vitesi: 27 adım
4.5 Φ2500 Alıcı:
Alım bobininin özellikleri: PN1600-PN3150
Maksimum yük: 15T
Maksimum alım hızı: 40m/min
Alım motoru: 10kg.m
Kablo en yüksek çapı: Φ120mm
Kablo alma, çalışmada güvenilir ve çalışmada ve bakımda basit ve uygun olan tork motorunu benimser.
Yapı, uç şaftı tipi elektrikli sıkıştırma veya gevşetme bobini, elektrikli kaldırma bobini.
Kurşun vida kablosu alarak, kablo alım hızını izleyebilir ve kablo araları adım adım ayarlanabilir.
4.6 Mekanik vites sistemi:
Ana tahrik motorunun gücü: 45KW (AC)
Mekanik şanzıman sistemi ana motoru, ana redüktörü, şanzıman asını, bağlantıyı vb. içerir.
4.7 Elektrikli ve elektronik kontrol sistemi:
Bu makinenin güç kaynağı üç fazlı beş tel sistemidir, 380V (± 10%), 50HZ.
Makinenin ana makinesi AC motoru ve frekans dönüşüm kontrolünü benimser; alıcı, sorunsuz bir şekilde başlayabilen ve durabilen tork motoru benimser,ve işletim ve bakım basit ve kullanışlıTüm makine Siemens programlanabilir denetleyici tarafından kontrol edilir.
4.8 Hava kaynağı gereksinimleri:
Hava basıncı: 0.6Mpa
Hava hacmi: 1,0 m3/dakika
Basınçlı hava kuru, kirlilik ve tozsuz olmalıdır.
Sıkça sorulan sorular:
Sevgili müşteriler, Stranding makinesinin birkaç modeli var. Suitabe modelini önermek için, bazı bilgileri öğrenmek istiyoruz:
1Çıplak tel çapı
2.Yumuşak veya sert tel
3- Dönüştürülecek tellerin miktarı
4Dönüşümden sonra alan.
En iyi selamlar.

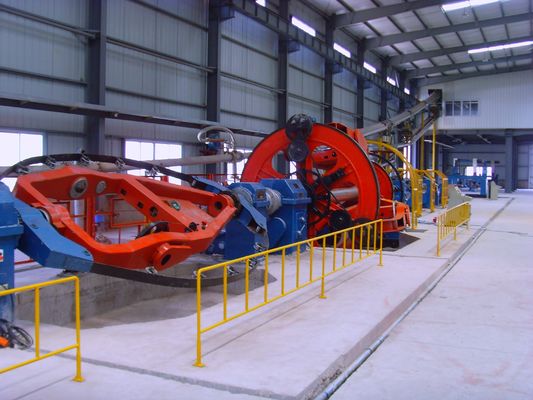

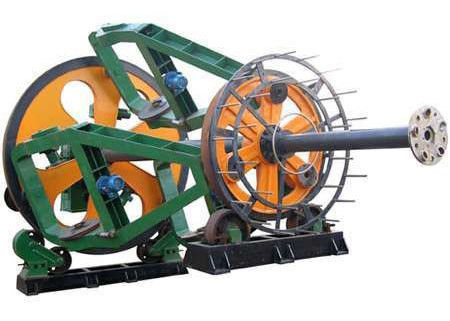

5. Referans fotoğrafları
